Настройка модуля карт Emap в программном обеспечении Hikvision iVMS-4200

17/08/2021

С помощью этого модуля можно настроить карту объекта со всеми расположенными на нем камерами. Это значительно упрощает работу оператора мониторинга на объекте, так как он сможет видеть физическое расположение камер на объекте.

В iVMS-4200 вы можете подгрузить планы объекта, снимки, схематические изображения в форматах png, jpg, bmp.  После чего на данных план-схемах разместить устройства видеонаблюдения, СКД и другие, которые добавлены к одной группе. Таким образом оператор мониторинга может мгновенно определить в каком месте произошло срабатывания тревоги, сможет более удобно переключаться между live трансляциями камер (поскольку видит их физическое расположение на объекте!).

Для удобства и простоты настройки можно воспользоваться изображениями полученные из различных открытых сервисов, таких как Google Maps (2D карта), Google Earth Pro (3D карта) или других вам известных. Это также могут быть собственные снимки или даже обзорное фото с квадрокоптера.

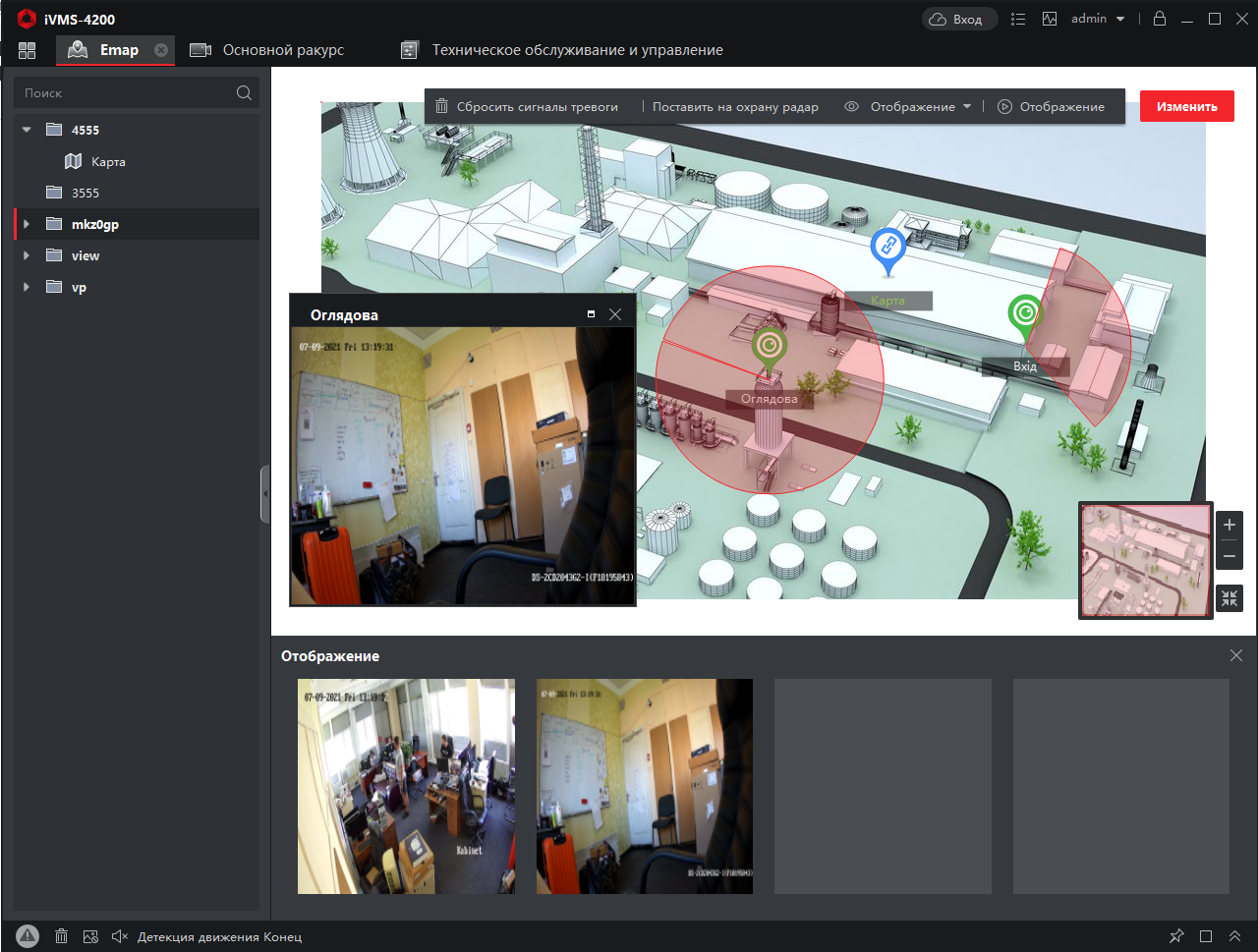

Выглядит это следующим образом:

Модуль карт Emap в программном обеспечении iVMS-4200 от Hikvision

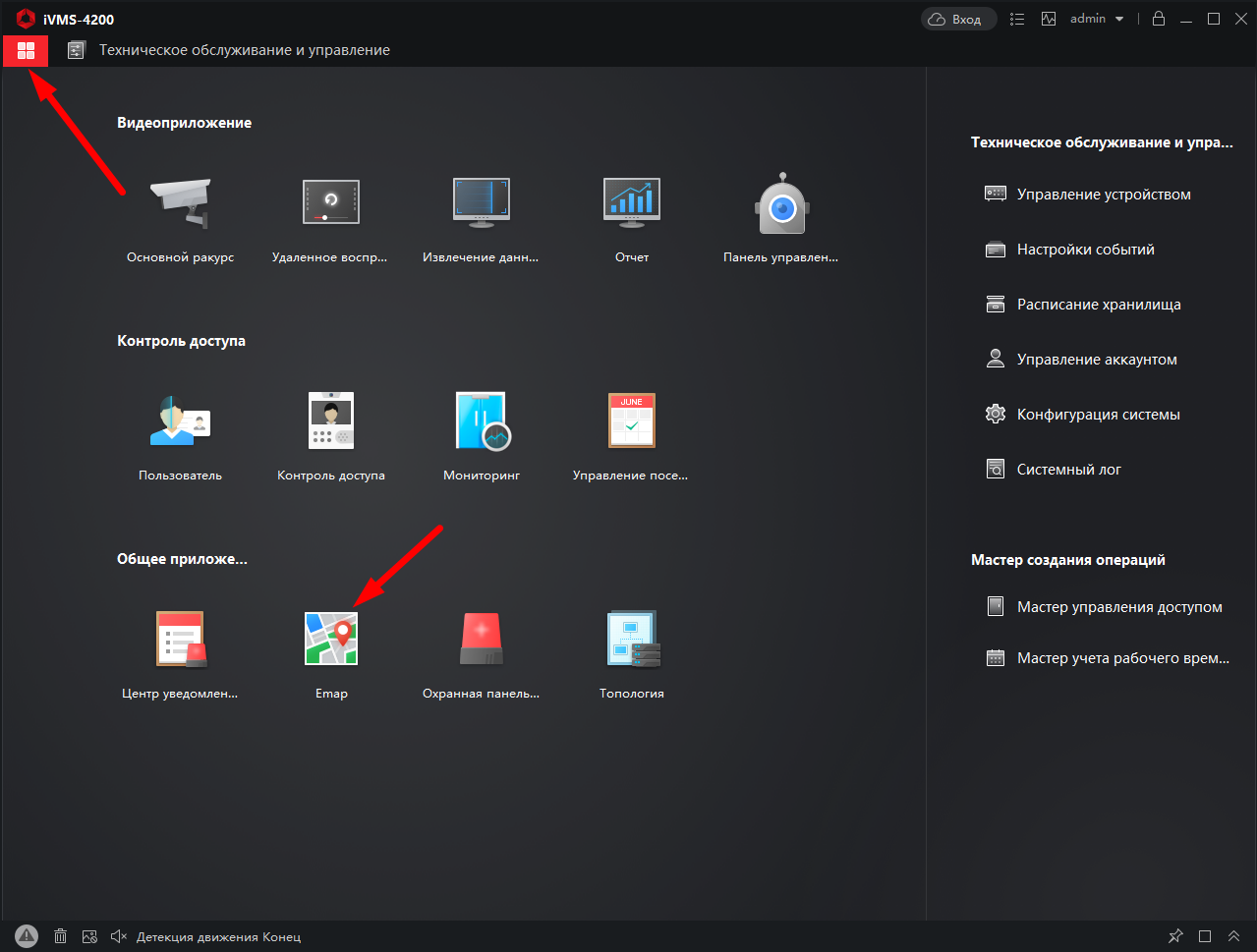

Для настройки данного модуля надо перейти на «Главное меню - Общие приложения - Emap».

Настройка модуля карт Emap в программном обеспечении iVMS-4200 от Hikvision

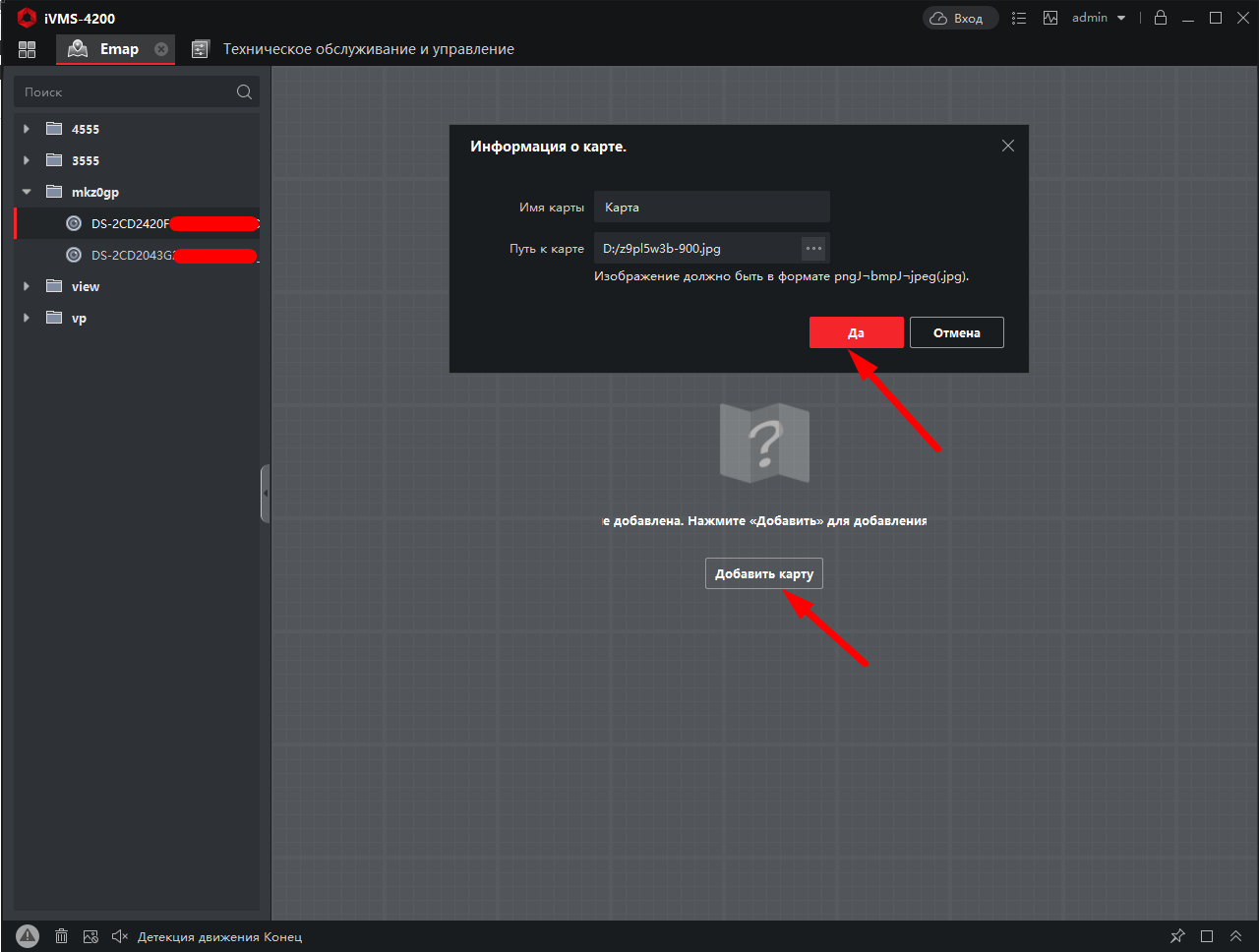

В дальнейшем необходимо выбрать группу устройств с которой будете работать и нажать «Добавить карту» (​​указать имя карты и путь к изображению).

Настройка модуля карт Emap в программном обеспечении iVMS-4200 от Hikvision

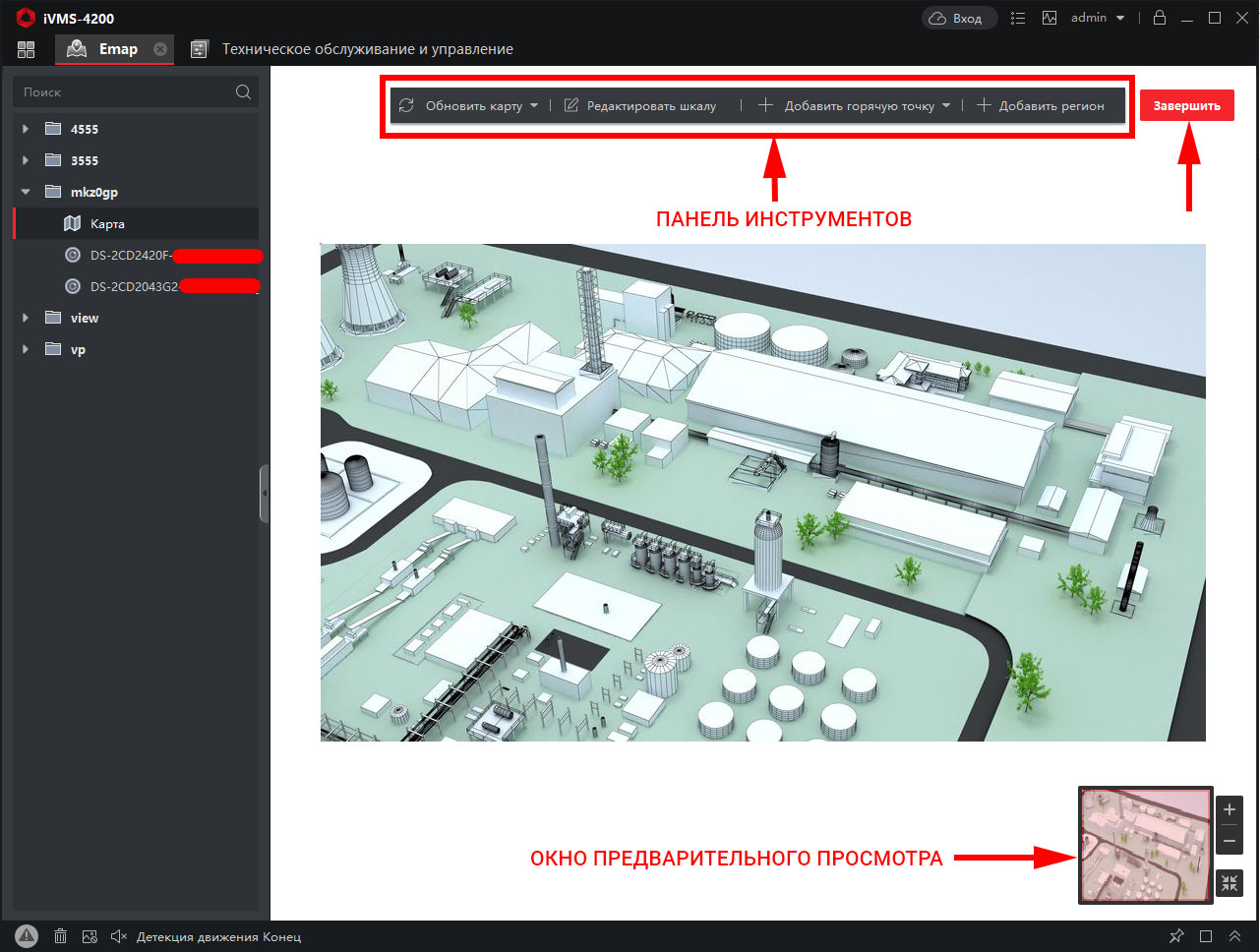

 После загрузки изображения появиться панель инструментов и окно предварительного просмотра.

На панели инструментов:

«Обновить карту» - возможность удалить или изменить фоновое изображение.

«Редактировать шкалу» - возможность выставить реальный масштаб.

«Добавить горячую точку» - добавить камеру, точку прохода и т.д.

«Добавить регион» - возможность поставить ссылку на Emap в другом регионе (более подробно описать область с основной карты).

Окно предварительного просмотра удобно использовать для навигации в случае, когда загружается большое изображение.

Настройка модуля карт Emap в программном обеспечении iVMS-4200 от Hikvision

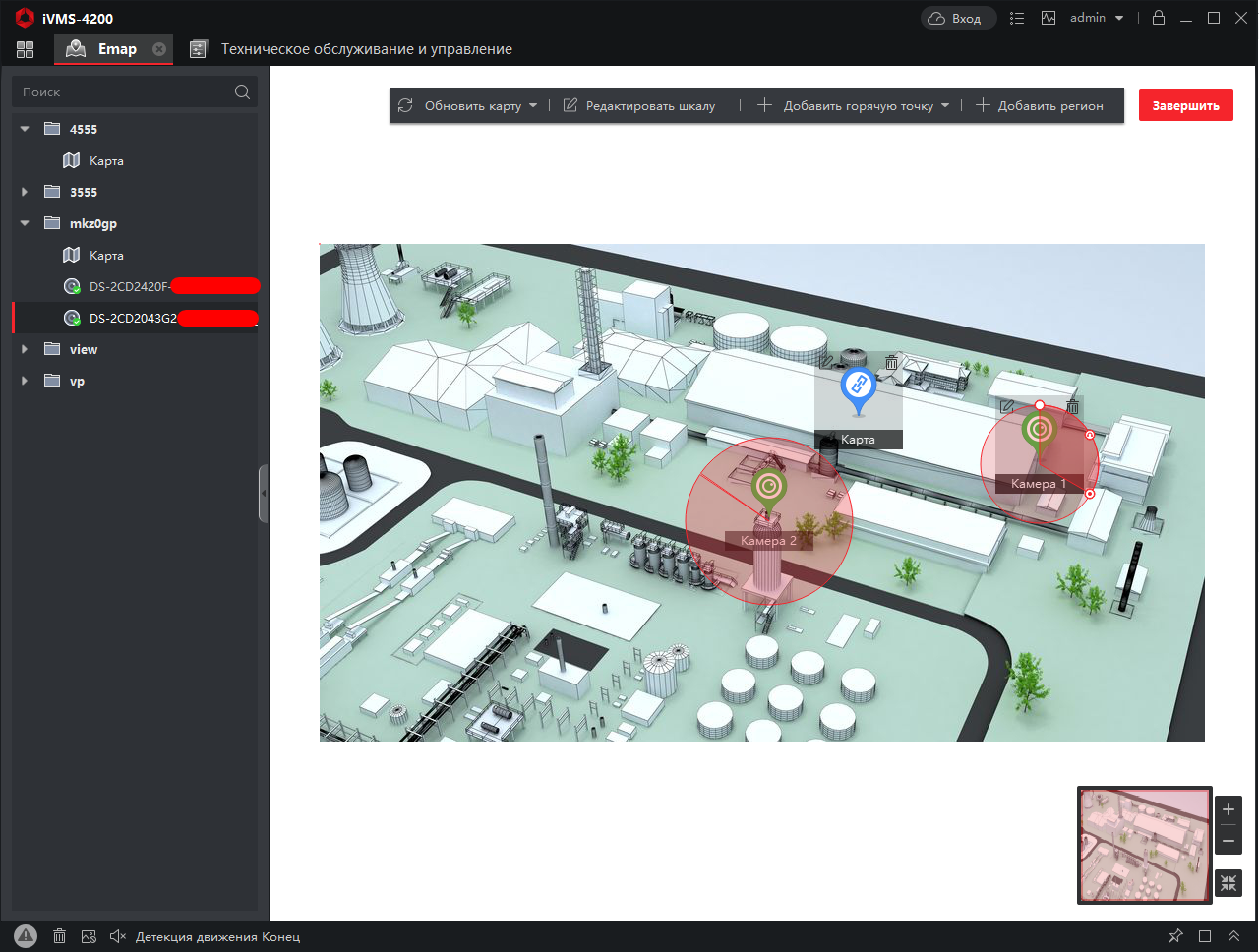

Дальше размещаете камеры по карте, выбираете угол обзора, расставляете другие точки. После всех настроек необходимо нажать кнопку «Завершить».

Настройка модуля карт Emap в программном обеспечении iVMS-4200 от Hikvision

Система настроена и готова к работе!
